Sufit podwieszany krzyżowy – schemat, rozstaw profili i budowa stelaża

Jeśli planujesz konstrukcję na dwóch poziomach profili CD 60 ustawionych prostopadle do siebie, mówimy o rozwiązaniu określanym jako sufit podwieszany krzyżowy. Schemat takiego stelaża opiera się na górnych profilach głównych oraz dolnych profilach nośnych, połączonych w miejscach przecięcia łącznikami krzyżowymi. W dalszej części zobaczysz, jak wygląda ten układ, jaki rozstaw profili i wieszaków przyjąć oraz jak rozrysować ruszt dla konkretnego pomieszczenia. Pokażemy też kolejność montażu całej konstrukcji krok po kroku. Konkretne wartości będziemy odnosić do jednego wskazanego systemu, tak aby wszystkie rozstawy pochodziły z tej samej dokumentacji.

Sufit podwieszany krzyżowy – schemat stelaża i układ profili

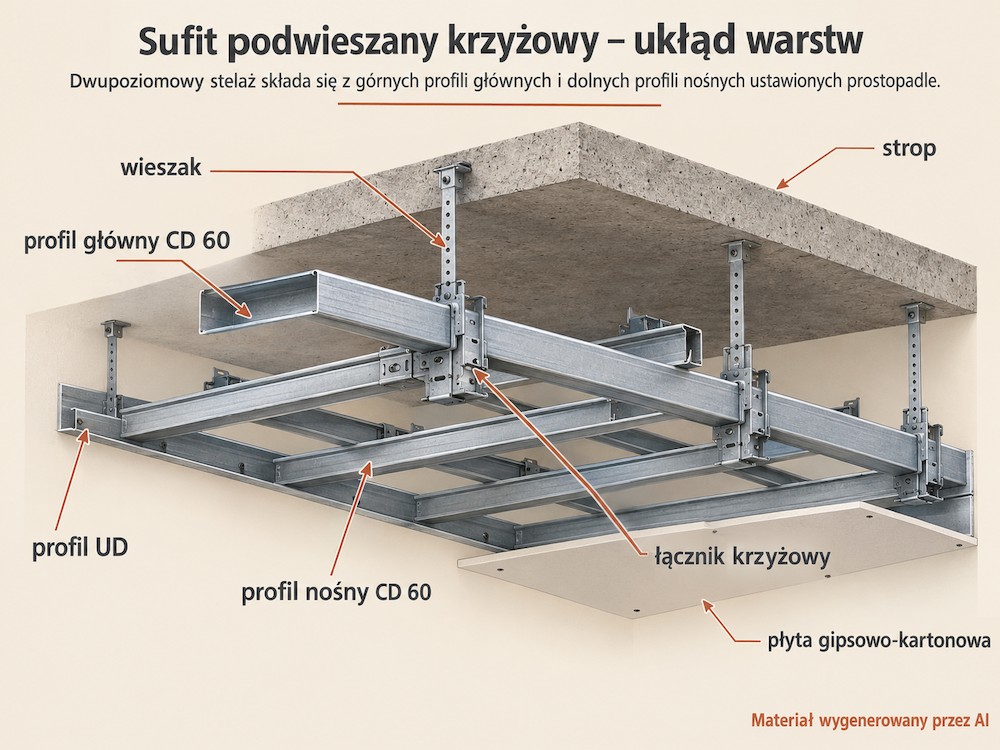

W konstrukcji krzyżowej profile CD 60 tworzą dwie warstwy znajdujące się jedna pod drugą. Górny poziom stanowią profile główne podwieszone do stropu, natomiast poniżej biegną profile nośne, do których mocowane jest później opłytowanie.

Patrząc od stropu w dół, układ wygląda następująco: najpierw znajduje się element podwieszający, następnie profil główny CD 60, łącznik w miejscu skrzyżowania, profil nośny CD 60 i na końcu płyta gipsowo-kartonowa. Profile przyścienne UD zamykają konstrukcję na obwodzie pomieszczenia.

Co oznacza dwupoziomowa konstrukcja krzyżowa?

Określenie dwupoziomowa wynika z tego, że profile CD 60 nie leżą w jednej płaszczyźnie. Profile główne tworzą poziom górny, a profile nośne znajdują się pod nimi. Obie warstwy przebiegają prostopadle względem siebie, dzięki czemu z dołu konstrukcja przypomina regularną siatkę.

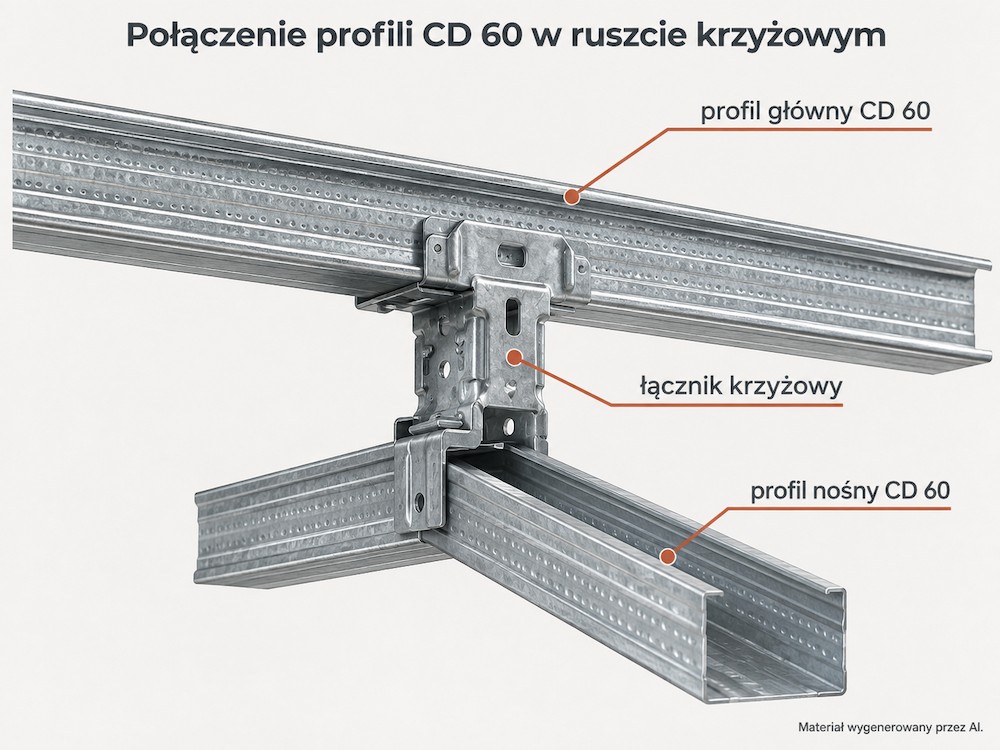

W każdym miejscu przecięcia obu poziomów stosowany jest odpowiedni łącznik krzyżowy. Łączy on profil główny z nośnym bez sprowadzania ich do jednej płaszczyzny. Dolne profile nośne tworzą właściwe podparcie dla płyt GK, dlatego to ich przebieg trzeba później uwzględnić przy planowaniu opłytowania.

Które profile są główne, a które nośne?

Najłatwiej rozpoznać je po miejscu i funkcji w całej konstrukcji. Profil główny znajduje się wyżej i jest połączony z elementami podwieszającymi, natomiast profil nośny biegnie pod nim i stanowi podłoże dla płyt.

Profil główny przenosi obciążenie konstrukcji na punkty podwieszenia. Profil nośny odpowiada natomiast za podparcie opłytowania i tworzy dolną płaszczyznę rusztu.

Czy każdy sufit krzyżowy jest dwupoziomowy?

Nie. Konstrukcja krzyżowa może występować również w układzie jednopoziomowym, w którym przecinające się profile znajdują się na tej samej wysokości. Sama nazwa krzyżowy odnosi się więc do sposobu wzajemnego ułożenia profili, a nie zawsze do liczby poziomów.

W tym poradniku skupiamy się na dwupoziomowym ruszcie krzyżowym CD 60/CD 60. Wszystkie dalsze schematy, przykłady rozstawów i opis kolejności montażu będą dotyczyć właśnie takiego rozwiązania.

Jaki rozstaw profili i wieszaków zastosować?

Rozstaw elementów w stelażu krzyżowym trzeba odczytywać osobno dla profili głównych, profili nośnych i zawiesi. Każdy z tych wymiarów opisuje inny element konstrukcji, a maksymalne odległości zależą od konkretnego rozwiązania systemowego, rodzaju opłytowania i obciążenia konstrukcji.

W tej części punktem odniesienia jest system RIGIPS 4.05.24, czyli dwupoziomowa konstrukcja krzyżowa CD 60. Dla wariantu z pojedynczym opłytowaniem 1 × 12,5 mm bez dodatkowego obciążenia producent podaje maksymalnie 1000 mm między profilami głównymi, do 500 mm między profilami nośnymi przy poprzecznym mocowaniu płyt oraz 900 mm między wieszakami.

Wartości w tabeli odnoszą się wyłącznie do wskazanego wariantu systemu RIGIPS 4.05.24. Jeśli zmieni się opłytowanie albo pojawi się dodatkowe obciążenie konstrukcji, trzeba ponownie sprawdzić odpowiedni wariant w tabeli producenta, zamiast automatycznie zachowywać te same odległości.

Jaki powinien być rozstaw profili głównych CD 60?

W omawianym wariancie systemu RIGIPS 4.05.24 maksymalny rozstaw osiowy profili głównych CD 60 wynosi 1000 mm, czyli 100 cm. Są to profile tworzące górny poziom rusztu i współpracujące bezpośrednio z zawiesiami.

Wartość 100 cm dotyczy wyłącznie omawianego wariantu RIGIPS 4.05.24. Dopuszczalne odległości trzeba zawsze odczytywać dla konkretnego wariantu systemowego.

Jaki powinien być rozstaw profili nośnych CD 60?

Profile nośne tworzą dolną warstwę rusztu, dlatego ich rozstaw jest znacznie mniejszy niż profili głównych. W systemie RIGIPS 4.05.24 przy opłytowaniu mocowanym poprzecznie do profili maksymalny rozstaw wynosi 500 mm. Jeśli płyty są mocowane podłużnie do profili, producent zmniejsza go do 400 mm.

Kierunek opłytowania trzeba więc znać jeszcze przed ostatecznym wyznaczeniem siatki profili nośnych. Sama informacja „profile CD co 50 cm” jest niepełna, jeśli nie wiadomo, którego poziomu rusztu dotyczy i w jaki sposób będą ułożone płyty.

Co ile montuje się wieszaki?

Wieszaki rozmieszcza się wzdłuż profili głównych. Dla przyjętego wariantu z pojedynczym opłytowaniem bez dodatkowego obciążenia maksymalny rozstaw zawiesi wynosi 900 mm.

Ta wartość nie jest stała dla całej rodziny systemów. Przykładowo w tym samym RIGIPS 4.05.24 przy dwóch warstwach płyt 12,5 mm maksymalny rozstaw wieszaków zmniejsza się do 750 mm. Pokazuje to, dlaczego liczby trzeba odczytywać razem z wariantem konstrukcji, a nie tylko z nazwą „sufit krzyżowy”.

Jak daleko od ściany powinien znaleźć się pierwszy profil i pierwszy wieszak?

W dokumentacji RIGIPS 4.05.24 pierwszy i ostatni profil główny mogą znajdować się maksymalnie 400 mm od ściany. Taka sama maksymalna odległość dotyczy pierwszego i ostatniego wieszaka. Dla profili nośnych wartość jest mniejsza: pierwszy i ostatni profil powinien znajdować się nie dalej niż 150 mm od ściany.

Schemat przy krawędzi pomieszczenia można więc zapisać w uproszczeniu tak:

Te odległości nie zastępują rozstawu kolejnych elementów w środku pola. Określają położenie skrajnych części rusztu względem ściany.

Kiedy trzeba zmniejszyć rozstaw profili lub wieszaków?

Maksymalnych wartości z jednego wariantu nie należy automatycznie przenosić na inną konstrukcję. Po zmianie opłytowania, obciążenia lub wariantu systemu trzeba ponownie sprawdzić tabelę producenta, ponieważ dopuszczalne rozstawy mogą być inne.

Widać to na przykładzie systemu RIGIPS 4.05.24. Przy pojedynczym opłytowaniu bez dodatkowego obciążenia maksymalny rozstaw zawiesi wynosi 900 mm, natomiast przy dwóch warstwach płyt 12,5 mm zmniejsza się do 750 mm. Dlatego po zmianie wariantu nie wystarczy zachować wartości użytych wcześniej, nawet jeśli sam układ CD 60/CD 60 pozostaje taki sam.

Dlaczego różne instrukcje podają inne rozstawy profili?

W jednej instrukcji możesz znaleźć 120 cm, w drugiej 100 cm, a w kolejnej 40 cm. Same liczby nie oznaczają jeszcze, że źródła sobie przeczą. Jedna wartość może dotyczyć profili głównych, inna wieszaków, a kolejna profili nośnych.

Różnice pojawiają się również wtedy, gdy porównujesz ten sam element. Przykładowo Siniat dla wariantu Nida Sufit z pojedynczą płytą Expert 12,5 mm podaje maksymalnie 1200 mm dla profili głównych i 1000 mm dla zawiesi, podczas gdy przyjęty tutaj RIGIPS 4.05.24 ma dla wybranego wariantu odpowiednio 1000 i 900 mm. Obie wartości są poprawne w ramach konkretnych systemów, do których zostały przypisane.

Dlatego przed porównaniem dwóch schematów zawsze sprawdź 3 rzeczy: którego elementu dotyczy wymiar, jaki wariant opłytowania opisuje tabela i do jakiego systemu należy konstrukcja.

Jak rozrysować stelaż krzyżowy w swoim pomieszczeniu? Przykład

Sam maksymalny rozstaw profili nie wystarczy do przygotowania siatki rusztu. Trzeba jeszcze dopasować go do wymiarów pomieszczenia, zachować dopuszczalne odległości elementów skrajnych od ścian i rozmieścić osie tak, aby żaden odstęp nie przekroczył wartości przewidzianej dla wybranego systemu.

W naszym przykładzie nadal korzystamy z systemu RIGIPS 4.05.24 z pojedynczym opłytowaniem 1 × 12,5 mm bez dodatkowego obciążenia oraz z parametrów podanych w tabeli powyżej. Wszystkie dalsze obliczenia opierają się więc na tym samym rozwiązaniu systemowym.

Przy większych powierzchniach trzeba dodatkowo uwzględnić dylatacje. Specyfikacja RIGIPS 4.05.24 wymaga ich w miejscu konstrukcyjnej dylatacji budynku oraz wtedy, gdy przekątna sufitu podwieszanego przekracza 15 m. W przykładzie 4 × 5 m ten warunek nie występuje, ale ma znaczenie przy przenoszeniu tej samej metody na większe pomieszczenia.

Jak odczytać schemat systemowy?

W dokumentacji systemowej każdy rozstaw dotyczy konkretnego elementu. Profile główne tworzą górny poziom rusztu, profile nośne przebiegają pod nimi prostopadle, natomiast wieszaki rozmieszcza się wzdłuż osi profili głównych.

Do dalszego przykładu wystarczą 3 oznaczenia:

Wartości graniczne dla każdego z tych wymiarów zostały podane w tabeli powyżej. Do nich dochodzą odległości skrajne od ścian. To właśnie one często sprawiają, że w rzeczywistym pokoju osi nie da się po prostu rozłożyć pełnym modułem od jednej ściany do drugiej.

Przykład: stelaż krzyżowy w pomieszczeniu 4 x 5 m

Przyjmijmy prostokątne pomieszczenie o szerokości 4,00 m i długości 5,00 m. Profile główne poprowadzimy wzdłuż dłuższego wymiaru, czyli będą miały kierunek równoległy do ścian o długości 5 m. Profile nośne pobiegną do nich prostopadle, przez szerokość 4 m.

Jeżeli skrajne profile główne ustawimy 400 mm od obu ścian, pomiędzy nimi pozostanie 3200 mm. Cztery równe pola dają wtedy rozstaw 800 mm, czyli mniejszy od dopuszczalnych 1000 mm. W pomieszczeniu powstanie pięć osi profili głównych:

Profile nośne muszą zmieścić się w limicie 500 mm, a ich skrajne osie mogą znajdować się maksymalnie 150 mm od ścian. Po ustawieniu pierwszej osi 150 mm od jednej ściany i ostatniej 150 mm od przeciwległej między nimi zostaje 4700 mm. Podzielenie tej długości na 10 równych pól daje 470 mm, dlatego w tym przykładzie potrzebujemy 11 osi profili nośnych.

Wieszaki rozmieścimy podobnie. Pierwszy i ostatni punkt przyjmujemy 400 mm od ścian. Pozostałe 4200 mm dzielimy na pięć równych odcinków po 840 mm, dzięki czemu na każdym profilu głównym znajdzie się sześć punktów podwieszenia i żaden odstęp nie przekroczy dopuszczalnych 900 mm.

Wartości z dokumentacji określają maksymalne dopuszczalne rozstawy. W konkretnym pomieszczeniu osie można rozłożyć gęściej, jeśli wymaga tego prawidłowe rozmieszczenie elementów skrajnych.

Na poniższym rzucie widać pięć osi profili głównych, jedenaście osi profili nośnych oraz trzydzieści punktów podwieszenia rozmieszczonych zgodnie z obliczeniami dla pomieszczenia 4 × 5 m.

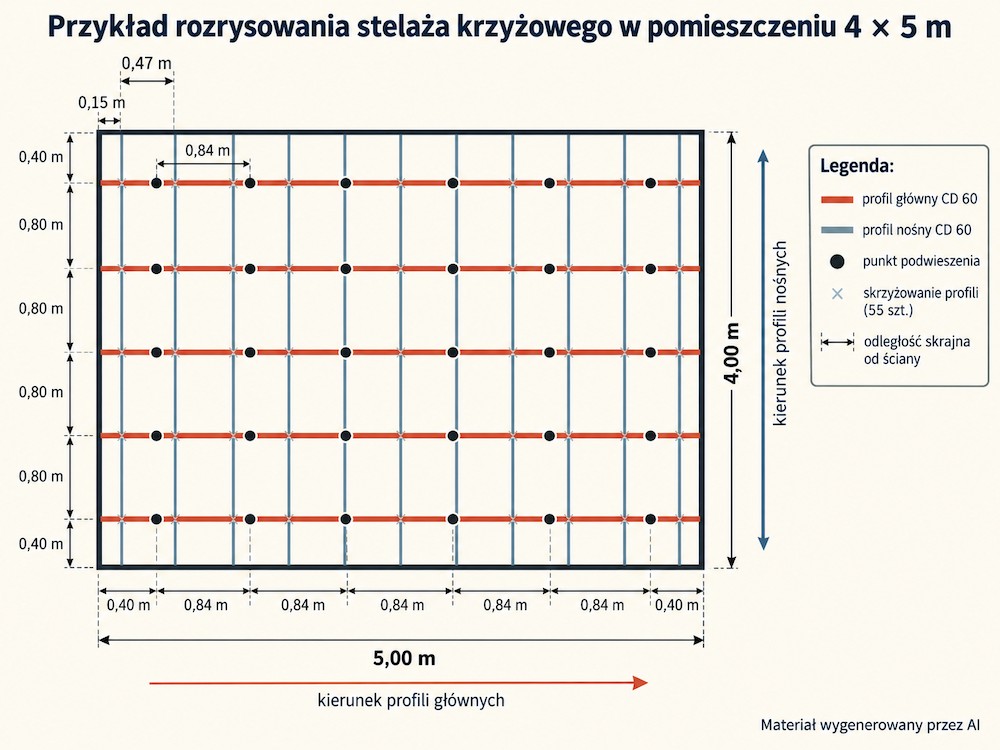

Jak nanieść profile główne i nośne?

Najpierw warto rozrysować całą siatkę na rzucie, a dopiero później przenosić ją na strop. Dla naszego przykładu kolejność wygląda następująco:

1. Poprowadź profile główne równolegle do dłuższego wymiaru pomieszczenia.
2. Zaznacz pierwszą i ostatnią oś 400 mm od przeciwległych ścian.
3. Podziel przestrzeń pomiędzy nimi na cztery równe pola po 800 mm.
4. Prostopadle nanieś pierwszą i ostatnią oś profili nośnych 150 mm od ścian.
5. Przestrzeń pomiędzy nimi podziel na dziesięć pól po około 470 mm i sprawdź ponownie wszystkie wymiary.

Tak przygotowany rzut pokazuje już wszystkie skrzyżowania CD/CD. Na tym etapie sprawdź geometrię konstrukcji na rzucie i upewnij się, że mieści się w wymaganiach zastosowanego systemu.

Rada eksperta

Przy rozrysowywaniu rusztu nie zaczynam od odkładania kolejnych odległości od pierwszej ściany. Najpierw wyznaczam laserem jedną linię odniesienia i mierzę pomieszczenie w kilku miejscach. W starszych wnętrzach zdarzało mi się, że przeciwległe ściany nie były idealnie równoległe i różnica wychodziła dopiero przy ostatniej osi. Dlatego najpierw ustalam położenie elementów skrajnych, a przestrzeń pomiędzy nimi dzielę na równe pola mieszczące się w dopuszczalnym rozstawie. W ten sposób niewielka nierówność ściany nie kumuluje się na końcu całego rusztu.

Paweł Nowicki

Jak rozmieścić wieszaki i sprawdzić odległości od ścian?

Punkty podwieszenia nanosimy wyłącznie na osiach profili głównych. W naszym pokoju każda z pięciu osi ma 5 m długości. Pierwszy punkt wypada 400 mm od jednej ściany, ostatni 400 mm od przeciwległej, a pięć odcinków pomiędzy nimi ma po 840 mm. Otrzymujemy więc sześć wieszaków na każdy profil główny.

Po naniesieniu punktów dobrze jest sprawdzić osobno każdy rząd. Maksymalny rozstaw 900 mm dotyczy odległości między kolejnymi zawiesiami na profilu głównym, a nie odległości pomiędzy samymi profilami. To dwa niezależne wymiary konstrukcji.

Jak uwzględnić instalacje, oprawy i rewizje?

Przed zatwierdzeniem rysunku nanieś na tę samą siatkę miejsca opraw, klap rewizyjnych, nawiewów i większych elementów instalacji. Od razu zobaczysz wtedy, czy któryś z nich wypada w osi profilu albo w miejscu planowanego zawiesia.

Jeśli pojawi się kolizja, układ można korygować tylko w taki sposób, aby po zmianie nadal spełniał wymagania zastosowanego systemu. Nie należy po prostu usuwać profilu lub wieszaka z miejsca, w którym przeszkadza oprawa.

Jak policzyć profile, wieszaki i łączniki na podstawie gotowej siatki?

Gdy siatka jest już rozrysowana, ilość podstawowych elementów można policzyć bez stosowania orientacyjnego przelicznika na metr kwadratowy. W naszym przykładzie mamy pięć profili głównych o długości 5 m oraz jedenaście profili nośnych biegnących przez szerokość 4 m.

Wieszaki liczymy bezpośrednio z punktów zaznaczonych na rzucie. Sześć punktów na każdej z pięciu osi głównych daje 30 zawiesi. Liczbę łączników krzyżowych wyznaczają natomiast przecięcia obu warstw rusztu: 5 profili głównych × 11 profili nośnych daje 55 punktów skrzyżowania.

To jest ilość wynikająca z geometrii przyjętego przykładu. Przy zakupie trzeba jeszcze uwzględnić długości handlowe profili, konieczność ich przedłużania, docinki i zapas materiału. Liczby z tego przykładu nie powinny być przeliczane wprost na inne pomieszczenie, ponieważ zmiana wymiarów pokoju może zmienić zarówno liczbę osi, jak i ich rzeczywisty rozstaw.

Jak zamontować stelaż krzyżowy krok po kroku?

Montaż rusztu warto rozpocząć dopiero wtedy, gdy masz już gotowy schemat i znasz rozmieszczenie profili oraz zawiesi. Dzięki temu podczas pracy nie ustalasz kolejnych odległości na bieżąco, tylko przenosisz przygotowany wcześniej układ na ściany i strop.

1. Wyznacz poziom gotowego sufitu

Na wszystkich ścianach zaznacz jedną poziomą linię odpowiadającą wcześniej ustalonemu poziomowi zabudowy. Najwygodniej zrobić to laserem, ponieważ łatwo przenieść tę samą wysokość na cały obwód pomieszczenia.

Przy wyznaczaniu linii uwzględnij przestrzeń potrzebną na ruszt oraz elementy znajdujące się nad nim. Na tym etapie poziom sufitu powinien być już ustalony, dlatego nie warto korygować go dopiero podczas montażu konstrukcji.

2. Zamontuj profile przyścienne UD

Profile UD zamontuj wzdłuż wyznaczonej wcześniej linii na obwodzie pomieszczenia. W systemie RIGIPS 4.05.24 profil przyścienny RIGIPS UD 30 ULTRASTIL mocuje się do konstrukcji budynku stalowymi elementami mocującymi w rozstawie do 1000 mm, przy czym pierwsze i ostatnie mocowanie powinno znajdować się maksymalnie 400 mm od skraju ściany.

Pod profilami obwodowymi stosuje się systemową taśmę uszczelniającą z pianki polietylenowej. Powinna przylegać do profilu i podłoża na całej długości, bez widocznych przerw.

3. Rozrysuj profile główne i punkty podwieszenia na stropie

Na strop przenieś osie profili głównych z przygotowanego wcześniej schematu. Najpierw zaznacz linie skrajne, następnie pozostałe osie i sprawdź, czy wszystkie odległości odpowiadają rozrysowanej siatce.

Na każdej osi profilu głównego zaznacz również miejsca zawiesi. Zanim zaczniesz wiercić, skontroluj położenie pierwszych i ostatnich punktów przy ścianach oraz odległości między kolejnymi zawiesiami. Łatwiej poprawić oznaczenie na stropie niż gotowe mocowanie.

4. Zamocuj zawiesia

Zawiesia zamontuj dokładnie w oznaczonych wcześniej punktach. Rodzaj zawiesia i sposób jego mocowania do konstrukcji stropu muszą odpowiadać wybranemu systemowi oraz dokumentacji technicznej właściwej dla konkretnego obiektu. Sam fakt, że dany łącznik można osadzić w podłożu, nie oznacza jeszcze, że jest właściwym mocowaniem dla konstrukcji podwieszanej. Specyfikacja RIGIPS 4.05.24 wymaga wykonania sufitu zgodnie z dokumentacją techniczną obiektu i wytycznymi systemu.

Po zamocowaniu wszystkich punktów warto jeszcze raz spojrzeć na ich układ z poziomu całego pomieszczenia. Powinny tworzyć regularne linie odpowiadające przebiegowi profili głównych.

5. Zamontuj i wypoziomuj profile główne CD 60

Profile główne CD 60 zamocuj do przygotowanych zawiesi zgodnie z przebiegiem zaznaczonych wcześniej osi. To górna warstwa konstrukcji, dlatego jej ustawienie ma bezpośredni wpływ na poziom całego rusztu.

Nie wyrównuj każdego profilu wyłącznie względem sąsiedniego elementu. Kontroluj całą płaszczyznę laserem albo innym narzędziem pozwalającym utrzymać jeden poziom na całej powierzchni. Korektę najlepiej wykonać właśnie teraz, zanim pojawi się dolna warstwa rusztu.

6. Przedłuż profile CD, jeśli wymaga tego długość pomieszczenia

Jeżeli jeden profil CD 60 nie wystarcza na całą długość, można połączyć dwa odcinki odpowiednim łącznikiem wzdłużnym. W systemie RIGIPS 4.05.24 połączeń nie wolno wykonywać w jednej linii: powinny być rozmieszczone naprzemiennie. Jeden profil nie może też składać się z więcej niż dwóch odcinków.

7. Zamontuj profile nośne prostopadle do głównych

Profile nośne CD 60 układaj pod profilami głównymi, prostopadle do ich kierunku. Zachowaj rozstaw ustalony wcześniej dla przyjętego wariantu systemowego i sposobu ułożenia opłytowania.

Po zamontowaniu pierwszych kilku osi sprawdź ich położenie względem całej siatki. Dolna warstwa powinna odpowiadać przygotowanemu rzutowi, ponieważ to właśnie na niej będzie później oparte opłytowanie.

8. Połącz oba poziomy łącznikami krzyżowymi

W każdym wymaganym punkcie przecięcia profilu głównego z nośnym zamontuj łącznik krzyżowy przewidziany dla zastosowanego systemu. Łącznik powinien prawidłowo spinać oba poziomy bez zmiany wcześniej ustalonej geometrii rusztu.

9. Sprawdź geometrię i poziom całego rusztu

Przed przejściem do dalszych prac skontroluj całą konstrukcję: poziom płaszczyzny, przebieg osi, rozstaw profili i zawiesi oraz połączenia obu warstw rusztu. Sprawdź też, czy żaden profil ani punkt podwieszenia nie koliduje z przygotowanymi miejscami opraw, rewizji lub innych elementów instalacyjnych. To ostatni moment, w którym można wygodnie skorygować konstrukcję przed jej zakryciem.

Co sprawdzić przed przykręceniem płyt?

Zanim ruszt zostanie zakryty płytami, warto zrobić jedną pełną kontrolę całej konstrukcji. Na tym etapie większość korekt nadal można wykonać bez rozbierania gotowej zabudowy, dlatego sprawdzenie geometrii, mocowań i zgodności z wybranym systemem ma znacznie większy sens niż poprawianie błędów po płytowaniu.

Zanim przykręcisz pierwszą płytę, zrób kilka zdjęć całego rusztu z widocznym przebiegiem profili, zawiesi, instalacji i miejsc rewizyjnych. Dobrze, jeśli na jednym ze zdjęć znajdzie się także miarka albo zaznaczony wymiar od ściany do wybranej osi. Taka dokumentacja przydaje się później przy montażu lamp, karniszy, czujników czy innych elementów, bo pozwala szybko ustalić, gdzie przebiegają profile i instalacje bez zgadywania po gotowym suficie. Warto zachować te zdjęcia razem z rzutem konstrukcji i dokumentacją zastosowanego systemu.
